アプリの内部を理解しようとする時ってどうやってますか？
私の場合はDBの構成を調べてそれを手がかりにコードを追っていくのですが、案件参加の当初はschema.rbから紙とペンで構成図を書いてました。
前職ではDB構成表みたいな大量のドキュメントが管理され、何かを調べる際にそいつを開いてたので、普通のことだと思っていたのですが、、、
このgemを使えばrailsプロジェクトのＥＲ図を一瞬で出力してくれるようなので、無駄な時間と管理からお別れできそうですね。
環境
やってみよう
まずはgraphvizというグラフ描画ツールが必要らしいので、Homebrewにてインストールします。
$ brew install graphviz
続いて、お試し用のrailsプロジェクトを生成して、
$ mkdir rails-erd ... $ bundle exec rails new . --skip-bundle
プロジェクトのGemfileにrails-erdを追加して、
# Gemfile group :development do ... gem 'rails-erd' end
gemをインストールします。
$ bundle install --path vendor/bundle
何か失敗したのかなと思ったら、gemが親切にメッセージを表示してくれたようですね。gemからこんなこともできるのか。
お試し用のモデルを作成
ER図を出力するためにサンプルのモデルを作成します。（コードが収まりきらないので下に記述しました）
$ bundle exec rails g ... $ bundle exec rake db:migrate
rails g scaffold Book isbn:string title:string price:integer publish:string published:date cd:boolean rails g scaffold User name:string password:string email:string dm:boolean roles:string rails g scaffold Author name:string birth:date address:text ctype:string user:references rails g scaffold Review body:text book:references user:references rails g scaffold Comment name:string body:text deleted:boolean author:references rails g model Author_book author:references book:references
ER図を出力
下記のコマンドを入力、これだけです。
$ bundle exec rake erd

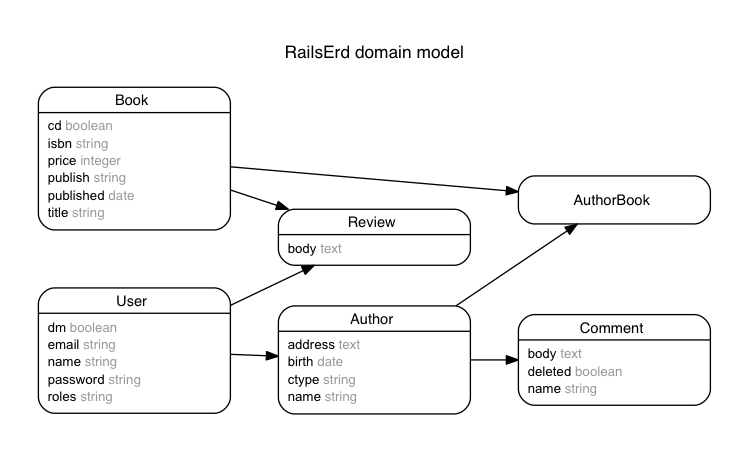

railsプロジェクトの直下にPDFファイルが出力されました。(画像はpngで再出力したものですが内容は同じです)
見やすい！！
オプションをつけると、表示させる情報を増やせるようです。
$ be rake erd attributes=foreign_keys,primary_keys,content filetype=png

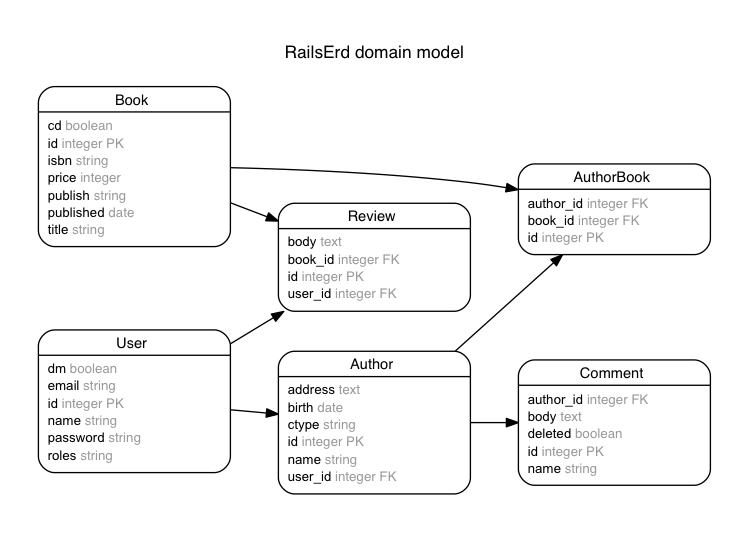

主キー、外部キーを表示させてみました。こちらの方が解りやすいですね。
感想
gemをインストールして、コマンド一発だけという手軽さは助かります。今後、途中参加の案件や他人の改定の時にぜひ使ってみようと思います。
あと他人に説明する時もよくER図を紙とかホワイトボードに書いたりするんですよね。手書き図より説明がし易くなりそうです。
これからも頑張るぞー。
